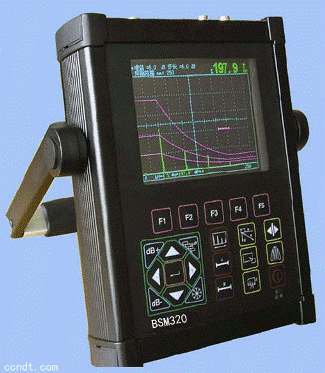

>>超声波探伤仪BSM 320

BSM320数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等的检测、定位、定量和评价，广泛应用于电力、石化、锅炉压力容器、压力管道、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

主要功能：

— 高精度定量、定位，满足了较近和较远距离探伤的要求；
— 近场盲区小，满足了小管径、薄壁管探伤的要求；
— φ值计算：直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;
— 探伤范围（0-10000）mm，无级调节；
— 自动校准：自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
— 自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
— 自由切换三种标尺（深度d、水平p、距离s）；
— 自动实时录制探伤过程，并可以进行动态回放；
— 自动增益、回波包络、峰值记忆功能提高了探伤效率；
— 自动搜索,提高了探伤效率,并避免了人为因素造成的漏检；
— 掉电保护，存储数据不丢失；
— 探伤参数可自动测试或预置；
— 数字抑制，不影响增益和线性；
— 10个独立探伤通道，可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
— 可自由存储、回放300幅A扫波形及数据；
— DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
— 可以自由输入任意行业标准；
— B扫描功能，清晰显示缺陷纵截面形状；
— 与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告；
— 实时时钟记录:实时探伤日期、时间的跟踪记录，并存储；
— 屏幕保护:“自动关机”、“文字”、“自由定制”等多种屏保模式自由更改；
— 增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；
— PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；
— 利用PC端通讯软件可以升级仪器系统的功能；
— IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳；
— 26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
— 高性能安全环保锂电池供电,可连续工作7小时。

—	其它重要辅助功能：
	●角度和K值两种输入方式	●闸门报警	●DAC报警
	●屏幕的冻结和解冻	●回波次数分析	●休眠和屏保
	●时钟显示	●电源状态指示

性能指标及技术参数

名称	技术数据
扫描范围（mm）	0 ～ 10000
垂直线性误差	≤3%
水平线性误差	≤0.2%
探伤灵敏度余量	≥62dB （深200mmФ2平底孔）
动态范围	≥34dB
分辨力	≥40dB（2.5P20）
频率范围（MHz）	0.5 ～ 20
增益调节（dB）	0 ～ 110
电噪电平	≤10％
材料声速（m/s）	1000 ～ 9999
重复发射频率（Hz）	100～1000
工作方式	单、双、透射
抑制	0~80%
脉冲移位（μs）	-20 ～ +3400
探头零点（μs）	0.0 ～ 99.99
接口形式	BNC
工作温度(℃)	-20～70
外型尺寸(mm)	240×180×50
重量（kg）	1.9（含电池和支架）

BSM350数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等的检测、定位、定量和评价，广泛应用于电力、石化、锅炉压力容器、压力管道、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

主要功能：

●高精度定量、定位，满足了较近和较远距离探伤的要求；

●近场盲区小，满足了小管径、薄壁管探伤的要求；

●自动校准：自动测试探头的"零点"、"K值"、"前沿"及材料的"声速"；

●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；

●自由切换三种标尺（深度d、水平p、距离s）；

●自动增益、回波包络、峰值记忆功能提高了探伤效率；

●自动录制探伤过程并可以进行动态回放；

●φ值计算：直探头锻件探伤,找准缺陷最高波自动换算孔径ф值；

●10个独立探伤通道，可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；

●可自由存储、回放300幅A扫波形及数据；

●DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；

●B扫描功能，清晰显示缺陷纵截面形状

●可以自由输入任意行业标准；

●与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告；

●IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳；

●利用PC端通讯软件可以升级仪器系统的功能；

●26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；

●高性能安全环保锂电池供电,可连续工作7小时。

●实时时钟记录:实时探伤日期、时间的跟踪记录，并存储；

●掉电保护，存储数据不丢失；

●探伤参数可自动测试或预置；

●数字抑制，不影响增益和线性；

●屏幕保护:"自动关机"、"文字"、"自由定制"等多种屏保模式自由更改；

●增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；

●PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；

其它重要辅助功能：

●角度和K值两种输入方式

●回波次数分析

●电源状态指示

●闸门声光报警

●DAC声光报警

●屏幕的冻结和解冻

●时钟显示

●休眠和屏保

性能参数

名称	技术数据
扫描范围（mm）	0 ～ 10000
垂直线形误差	≤3%
水平线形误差	0.2%
探伤灵敏度余量	＞62dB
动态范围	≥32 dB
分辨率	≥40 dB
频率范围	0.5-20 MHZ
增益调节	0-110 dB
材料声速（m/s）	1000 ～ 9999
重复发射频率（Hz）	100～1000
工作方式	单晶、双晶、透射
抑制	（0-80）%
脉冲移位（μs）	-20 ～ +3400
探头零点（μs）	0.0 ～ 99.99
接口形式	BNC
工作温度（℃）	-20～70
外型尺寸(mm)	240×180×50
重量（kg）	1.8（含电池和支架）

BSM360数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等的检测、定位、定量和评价，广泛应用于电力、石化、锅炉压力容器、压力管道、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
